渣漿泵配件加工打磨工序

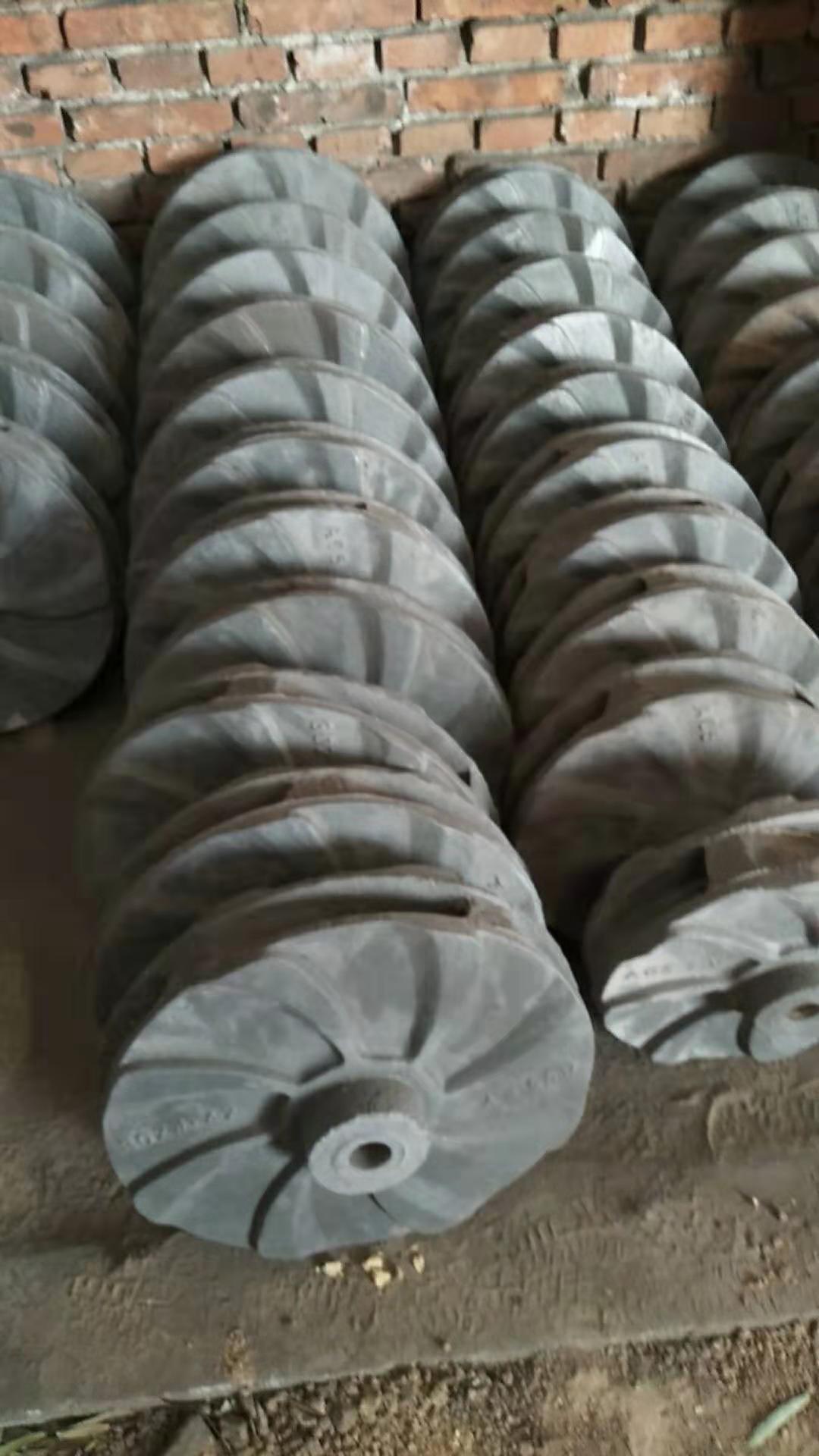

打磨注意事項：①Z對葉片流道，打磨能到的地方均應進行打磨。對于葉片開口小于15mm，打磨的，應進行清理，達到表2-4中的A級（最低級）。②檢查人員應進行標準樣品與打磨表面比較來判斷表面質量。③葉片打磨應包括以下內容。四道工序：清根、打光、倒圓和切口。a.清根主要是將葉片工作面與前后蓋板在出口處的制造大圓角連接處成R1~R3的小圓角，

如圖2-2所示。

大泵取大值。b.打光主要是打葉片工作面及前后蓋板內壁，是打光工具能得到的部分。位置均要求打光。c.倒圓主要是對葉輪前后蓋板在出口處內側由于精加工時造成的圓角或飛邊進行手工倒圓切口主要是將葉片出口處背面由于精加工造成的切邊脫落，倒圓形成一個小的清根和打光這兩道工序均應在粗加工后進行。倒圓和切口這兩道工序應在精加工渣漿泵配件。
